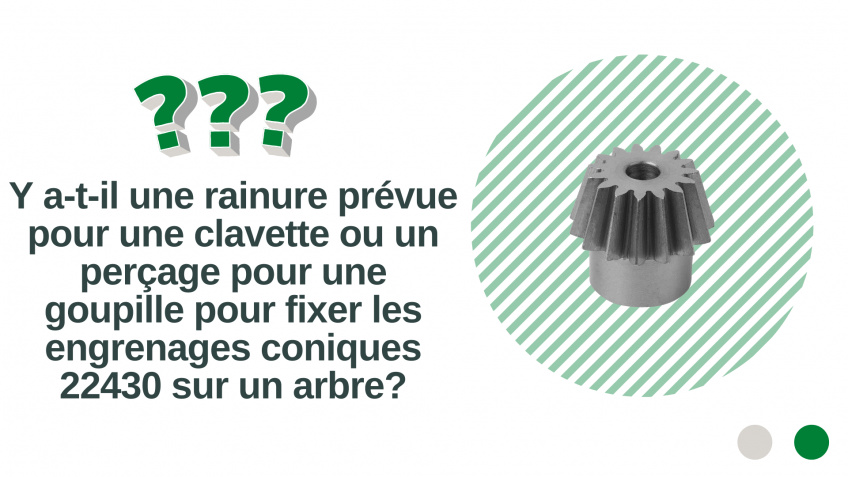

Y a-t-il une rainure prévue pour une clavette ou un perçage pour une goupille pour fixer les engrenages coniques 22430 sur un arbre?
norelem vous répond
16 November 2021

Y a-t-il une rainure prévue pour une clavette ou un perçage pour une goupille pour fixer les engrenages coniques 22430 sur un arbre?

Non, nos engrenages coniques 22430 sont simplement percés au diamètre D3. En fonction de l’application, il faut réaléser, faire une rainure de clavette, goupiller, etc… pour adapter la pièce au système.

Description



Matière : Acier 1.0503 (C45).Finition :Denture fraisée, engrènement droit.


Angle de pression 20°, naturel.
Angle axial = 90°.Remarques concernant la commande :Les engrenages coniques sont livrés à l'unité.





Découvrez tous nos engrenages droits, crémaillères et engrenages coniques en cliquant ici.



Engrenages :

Garants d'une transmission mécanique et sans à-coups des forces, y compris en cas de sens de rotation variables, les engrenages de norelem trouvent surtout leur application dans le levage et l'abaissement de charges importantes.

Leurs usages vont de la conversion de rotations en mouvements linéaires aux solutions d'entraînement les plus diverses. Des engrenages viennent compléter cette gamme de pièces, aux côtés des courroies dentées et des chaînettes déjà proposées.

Le diamètre est compris entre 14 et 387 mm. La largeur des dents varie entre 15 et 30 mm. Sur demande, les billes pour pignon peuvent être munies d'un moyeu. Ce dernier facilite le montage sur la machine ou la pièce.



Crémaillères :



Une crémaillère convient tout particulièrement pour l'automatisation de la production dans la construction de machines/d'installations techniques. Elle garantit une exactitude de répétition élevée, permettant ainsi un positionnement aisé et précis dans le domaine des solutions d'entraînement.

Même en cas de transmission de couples importants, l'utilisation prolongée d'une crémaillère de norelem ne pose aucun problème. Celle-ci résiste aux vitesses de déplacement élevées ainsi qu'aux changements fréquents de direction avec des charges différentes. C'est pourquoi, les crémaillères sont idéales pour les montages en continu, notamment dans le domaine de la robotique.



Engrenages coniques :



Les engrenages coniques servent pour la transmission angulaire du couple dans la construction de machines et d'installations techniques. L'angle d'axe est de 90° et l'angle de pression de 20°. norelem propose les combinaisons d'engrenages coniques les plus diverses. Le pignon de l'engrenage est généralement plus petit que l'engrenage lui-même. Ceci dépend toutefois du rapport de transmission de l'engrenage conique (1:1 ; 1:2 ; 1:3 ; 1:4).

Les engrenages coniques de norelem présentent un alésage avec rainure. Leur denture est fraisée. Ils sont fiables et de très bonne qualité.
