15 October 2020

norelem élargit sa gamme de composants linéaires avec une série compacte

Les unités de logement et roulements à billes peu encombrants permettent de réaliser des tâches motrices linéaires dans les espaces les plus restreints.

 Unités linéaires compactes doubles en aluminium fermées

Unités linéaires compactes doubles en aluminium fermées

Nouveauté chez norelem, une série de composants linéaires particulièrement compacts, qui conviennent à une utilisation dans des espaces de montage réduits. Les unités de logement, roulements à billes et supports d'arbres linéaires sont par exemple utilisés dans les machines d'assemblage et d'alimentation, les scanners optiques ou les robots.

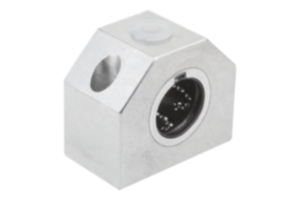

 Unités linéaires compactes simples en aluminium fermées

Unités linéaires compactes simples en aluminium fermées Les unités de logement linéaires peuvent effectuer des mouvements linéaires et servir de chariots de transport. Les modèles compacts de norelem se composent d'un boîtier en aluminium et d'un palier linéaire à billes prémonté avec joint d'étanchéité des deux côtés. norelem propose également une version tandem, équipée de deux paliers linéaires à billes prémontés avec compensation de désalignement angulaire. Les unités de logement possèdent chacune un trou de graissage permettant de regraisser les roulements à billes en cas de besoin.

Les paliers linéaires à billes compacts sont disponibles avec ou sans compensation de désalignement angulaire. La version normale en acier avec une cage en plastique est suffisante pour certaines applications. Les modèles avec compensation de désalignement angulaire se composent d'un boîtier en plastique, de plaques de roulement en acier à roulement et de billes en acier.

 Paliers linéaires à billes compacts en acier

Paliers linéaires à billes compacts en acier

Ils sont utilisés lorsque plusieurs paliers linéaires à billes sont montés dans un boîtier, et permettent alors de contrecarrer le désalignement angulaire, de compenser les tolérances et d'empêcher le basculement.

Chez norelem vous trouverez aussi des supports d'arbres compacts. Ils disposent d'un perçage de positionnement permettant de réaliser un serrage et une fixation simples et fiables des arbres de guidage.

 Paliers linéaires à billes compacts en plastique avec compensation de désalignement angulaire

Paliers linéaires à billes compacts en plastique avec compensation de désalignement angulaire

 Supports d'arbre compacts en aluminium

Supports d'arbre compacts en aluminium

Pour plus d'informations cliquez ici.
