Focus sur le système de positionnement et de serrage mécanique

Pour un positionnement et une fixation précis

Le système de positionnement et de serrage mécanique permet un positionnement et une fixation précis des plaques de fixation de base. Le système se compose d'une broche douille de centrage et d'une douille de fixation.

Grâce à ce système rapide et fiable, le temps de préparation des machines est douze fois plus rapide que le temps de montage avec la méthode classique.







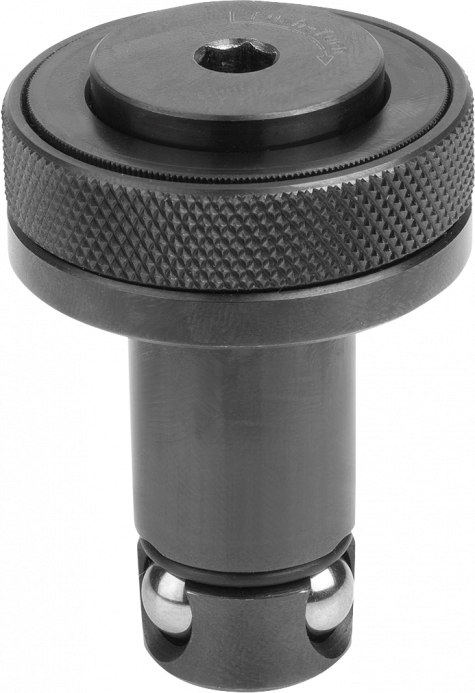

Principe de fonctionnement :



Le fait de serrer la vis permet d epousser la bille centrale et d'écarter les trois billes de fixation vers l'extérieur où eles se retrouvent en pression dans la douille de fixation.



Le changement rapide d'outillage :

  • Il permet un positionnement et une fixation en queqlues secondes d'une plaque avec un montage d'usinage sur un support.
  • Chaque plaque à fixer doit être équipée d'une douille de centrage de qualité I (douille primaire) et d'une douille de centrage de qualité I ou II (douille primaire ou secondaire) avec un entraxe le plus grand possible.
  • La différence entre les deux modèles de douilles de centrage (primaire et secondaire) réside dans la tolérance de l'alésage beaucoup plus large et autorise un écart d'entraxe plus important.

Découvrez les différents types de montages possibles en cliquant ici.



Disponibles dans la gamme de produits norelem :

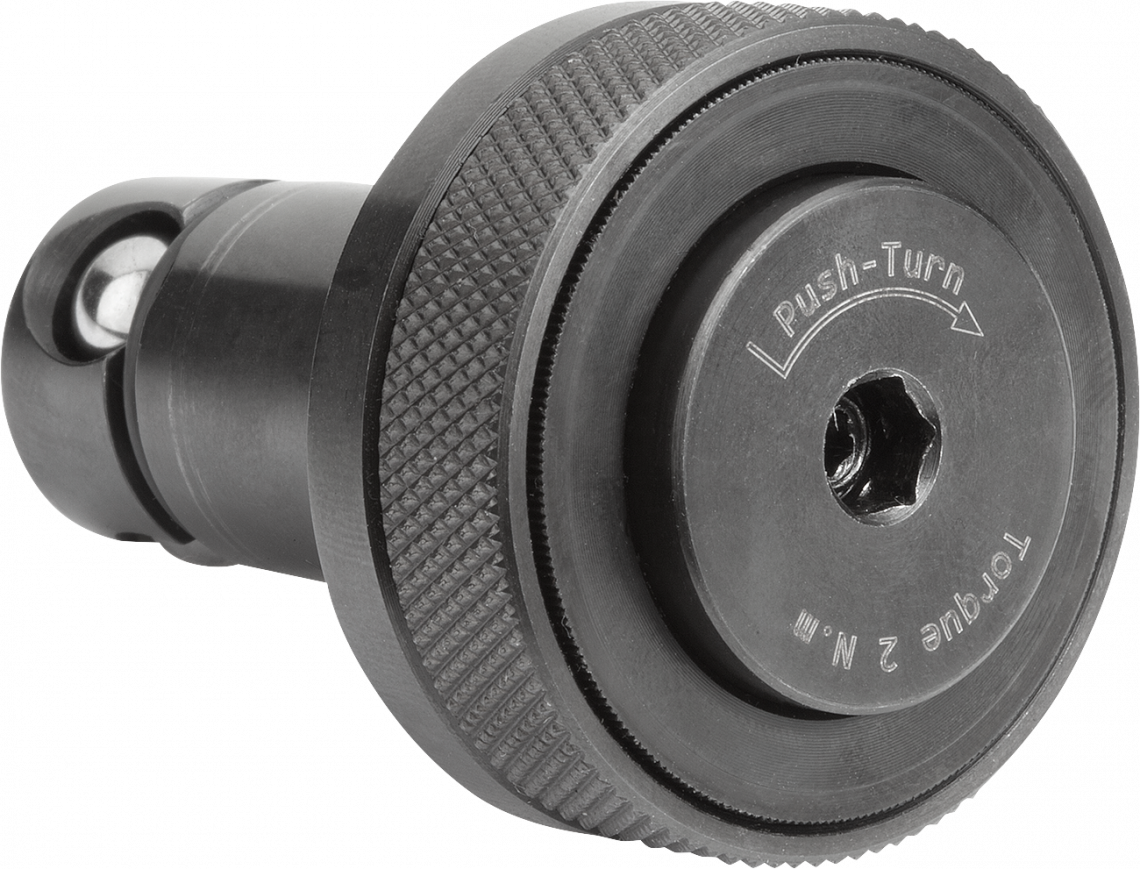

La gamme BALL lock de norelem comprend entre autre :

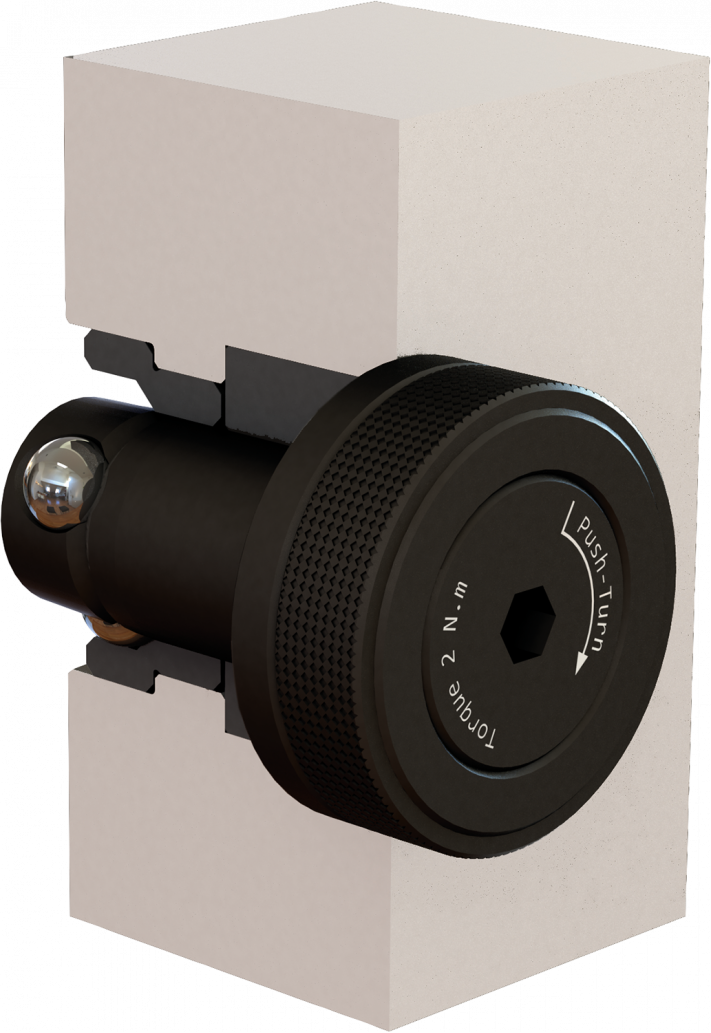

Utilisation de la broche avec système de serrage rapide en image :
