Focus produit : les axes épaulés à tête plate

Les axes épaulés à tête plate est une vis qui permet de relier deux composants tout en autorisant le déplacement de l'un par rapport à l'autre.

Ces unités de parliers mobiles sont principalement utilisées lorsqu'un changement de température vient modifier les dimensions d'un composant, que des imprécisions de montage apparaissent, que les tolérances de fabrication doivent être compensées ou que la position des composants varie en raison de charges dynamiques.



L'unité de palier mobile comporte trois composants. Une tige, un palier lisse et un joint torique.

Lorsque la tige est vissée dans l'alésage, le palier lisse vient comprimer le joint torique. Cette compression peut aller jusqu'à la cote X. Ensuite, le palier lisse vient reposer sur la tête de la tige. La course est limitée en conséquence par la cote de montage H +0,2. Un montage flottant est ainsi toujours garanti.

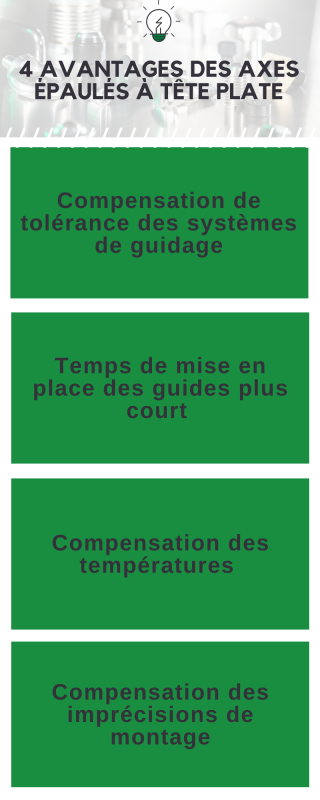

Les axes épaulés à tête plate sont utilisés lorsque :



  • Un changement de température vient modifier les dimensions d'un composant
  • Les tolérances de fabrication doivent être compensées
  • La position des composants varie en raison de charges dynamiques
  • Des imprécisions de montage apparaissent















Pour en savoir plus sur le montage des axes épaulés, cliquez-ici.
