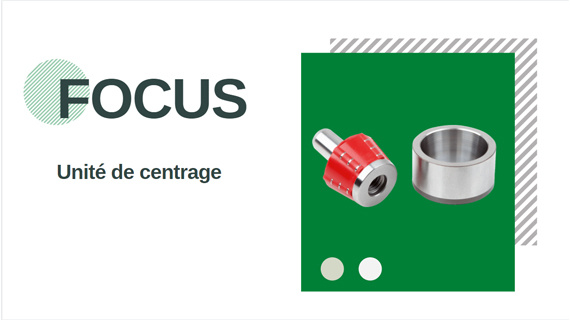

Focus sur l'unité de centrage norelem

Les cônes de positionnement associés aux douilles de positionnement forment une unité de centrage. Cette unité permet le positionnement précis de deux composants. Elle peut être utilisée à la verticale et à l’horizontale. La vulcanisation la rend insensible aux salissures et aux copeaux.


Lorsque le cône de positionnement et la douille de positionnement sont assemblés, les billes sont comprimées dans leur plage élastique, fixant ainsi les deux parties dans lesquelles elles ont été installées avec la plus grande précision. L’ensemble atteint alors une précision de répétition < 0.003 mm. Pour obtenir le meilleur alignement possible des deux composants, les unités de centrage doivent être placées aussi loin que possible l‘une de l‘autre.

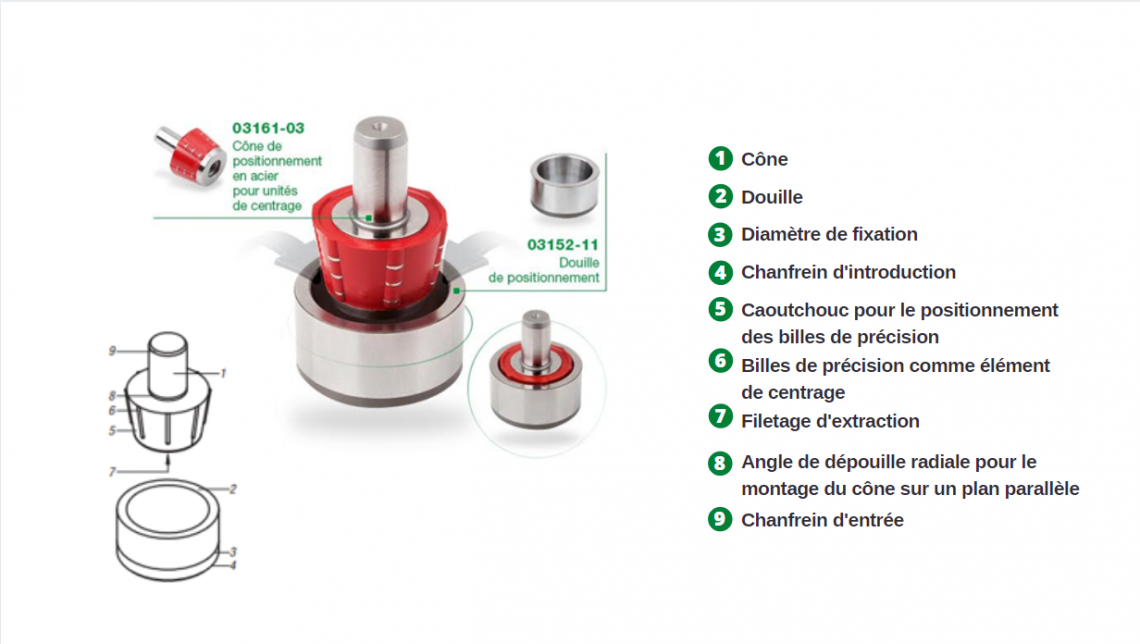

L'unité de centrage en détail :



Les différentes utilisations possibles :



Cette unité de centrage est spécialement conçue pour du changement rapide d’outillage, notamment pour une gamme d’effort réduite par rapport aux broches à billes ou au ZERO lock.


Son utilisation n’est donc pas conseillée pour de l’usinage mais elle est adaptée :

  • Comme plaque de base dans une imprimante 3D
  •  En guise de support de pièces dans les postes de fabrication et de montage
  • Sur des lignes de fabrication, de montage, de packaging,…
  • Pour de l’usinage avec faibles efforts de coupe, pièces plastiques ou bois, ….



Pour en savoir plus sur l'unité de centrage, cliquez ici.



norelem votre meilleur partenaire


Quelque soit l’utilisation que vous recherchez, chez norelem vous trouverez le produit adapté ! 60 000 références produits composent notre gamme générale. Celle-ci couvre l’ensemble des besoins des entreprises en éléments standard mécaniques et en systèmes et composants pour la construction de machines et d’installations.
