Axes épaulés à tête plate
THE BIG GREEN BOOK
24 October 2024

Axes épaulés à tête plate

avec compensation de tolérance pour palier libre

L’axe épaulé à tête plate (palier mobile) est une vis qui permet de relier deux composants tout en autorisant le déplacement de l’un par rapport à l’autre (palier libre). Les configurations palier fixe et palier libre sont nécessaires dans la construction mécanique pour éviter l’hyperstatisme d’un dispositif.

Les axes à tête plate permettent d’augmenter la durée de vie de vos équipements car ils réduisent les frottements et les tensions ! Ces derniers permettent également un gain de temps lors de la mise en place des guides.



Les utilisations

Ils peuvent être utilisés lorsque :

  • Un changement de température vient modifier les dimensions d’un composant
  • Les tolérances de fabrication doivent être compensées
  • La position des composants varie en raison de charges dynamiques
  • Des imprécisions de montage apparaissent

Ils sont essentiels lors d’opérations demandant une grande précision comme les applications de guidage.



La structure des axes épaulés à tête plate

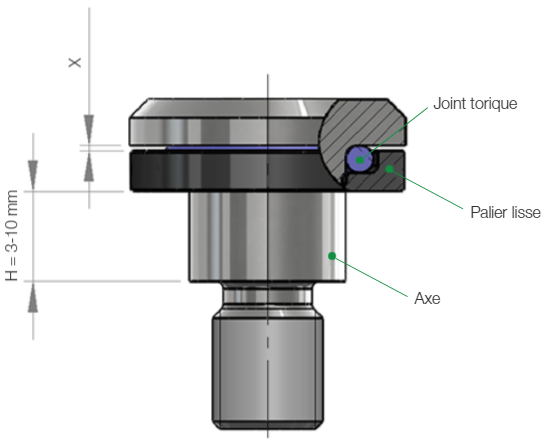

L’unité de palier mobile comporte trois composants : une tige en acier galvanisée, un palier lisse polymère haute performance et un joint torique en NBR.

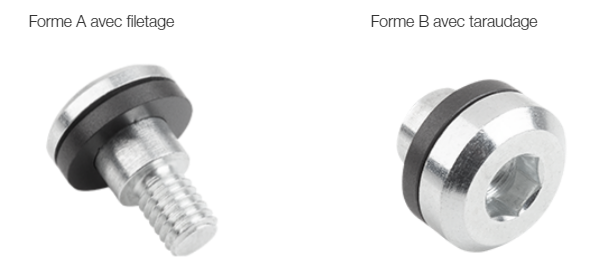

Nous proposons deux types d’axes épaulé à têtes plates, l’un avec filetage et l’autre avec taraudage.





Le montage des axes épaulés à tête plate

  1. Le filetage de la vis est vissé dans le composant 2.
  2. Entre les deux se trouve le composant 1. Celui-ci est pressé sur le composant 2 lors du montage avec le palier lisse, le joint torique est alors déformé.
  3. L’alésage du composant 1 peut maintenant être décalé vers le composant 2 en appliquant une légère force.
  4. La course est limitée, car la collerette bute dans l’alésage.
  5. Les composants peuvent être déplacés les uns par rapport aux autres dans le sens des flèches. En cas d’utilisation de cette solution, la rotation autour de l’axe de la vis est également possible.
  6. Les composants peuvent être déplacés dans l’axe de la vis dans la limite de la course restante X après montage.
  7. Le composant 1 ne doit pas être plus épais que la zone de travail (H) de la vis. Dans le cas contraire, le palier lisse serait précontraint et presque aucun mouvement ne serait plus possible.
  8. Les dimensions sont conçues de manière à ce que le matériau étiré et la tôle puissent être utilisés sans usinage ultérieur.





Plus d'informations techniques et de formation sur la norelem ACADEMY

Acquérez et approfondissez vos connaissances sur nos axes épaulés à tête plate et autres produits standard grâce à la norelem ACADEMY !
